分級機修復解決方案

       分級機廣泛適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙，或用在重力選礦廠中來分級礦砂和細泥，及金屬選礦流程中對礦漿進行粒度分級，及洗礦作業中的脫泥、脫水等作業。該機具有結構簡單、工作可靠、操作方便等特點。

        結構圖

       工作原理

       螺旋分級機是借助于固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉于槽底。由螺旋推向上部排出，來進行機械分級的一種分級設備，能把磨機內磨出的料粉級于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。該機底座采用槽鋼，機體采用鋼板焊接而成。螺旋軸的入水頭、軸頭、采用生鐵套，耐磨耐用，提升裝置分電動和手動兩種。

?

       螺旋分級機槽子寬度與處理能力關系:

?

         槽子的寬度對溢流產品的排出速度和排出量都有很大的關系，槽子寬則溢流排出速度快，因而粗粒隨溢流排出的可能性也就越大。但是另一方面，槽子越寬則礦石的沉降面積也就越大，易于沉降。所以槽子的寬度對分級效果的影響是不大的，只是會影響到分級機的處理能力有密切關系。槽子的寬度大，處理能力也就大;反之，處理能力小。所以分級機的槽體寬度應與磨礦機處理能力大小相適應。

?

       螺旋分級機結構:

?

        分級機主要由傳動裝置、螺旋體、槽體、升降機構、下部支座(軸瓦)和排礦閥組成。

?

      設備特點:

?

       1. SF系列砂石粉分離機說采用日本技術研制，專門用于機制砂干法生產工藝中超標石粉的分離，可以非常方便的控制機制砂石粉的含量，滿足用戶的要求。

?

       2. 技術先進，工藝簡單，特別適合于干法大、中型制砂生產線使用。

?

      3. 0.00--0.75mm石粉含量在2%-15%之間可調。

?

       4. 石粉質量易于控制，細度調整方便、靈活、可靠。

?

       5. 瓦片內襯，維修率非常低。

?

       6. 采用變頻控制技術，操作更簡潔。

     類型

?

       螺旋分級機主要有高堰式單螺旋和雙螺旋、低堰式單螺旋和雙螺旋、沉沒式單螺旋和雙螺旋幾種分級機，低堰式現運用的很少，主要是高堰式和沉沒式。

?

       低堰式一溢流堰低于螺旋的旋轉軸。該種分級機由于沉降區面積小，實際生產中只用于沖洗含泥不多的砂礦及粗粒物的脫水，在磨礦循環很少應用。

?

       高堰式一溢流堰高于螺旋的旋轉軸，但低于溢流端螺旋的上緣。該種分級機其沉降區的面積較低堰式大，其堰高可以在一定范圍內調整，即沉降區的面積可以在一定范圍內調整改變，從而可以調節分級的粒度，是磨礦循環中常用的一種設備。

?

        沉沒式一在溢流堰端有4~5個螺旋葉，全部沉沒在礦漿中。該種分級機沉降區面積較大，分級池深，螺旋的攪動對礦漿表面影響較小。所以分級面平穩，溢流量大而細。在選礦廠生產中常作為細磨或二段磨礦的分級設備。

使用的耐磨修復材料：

NPT耐磨修復材料系列（一代）：NPT-1-C30、NPT-1-C16；NPT-1-J30、NPT-1-J16；NPT-1-G30、NPT-1-G16；

NPT耐磨修復材料系列（二代）：NPT-2-C30、NPT-2-C16；NPT-2-J30、NPT-2-J16；NPT-2-G30、NPT-2-G16；

NPT特種耐磨修復材料系列：NPT-YHG(1.0-1.4)、NPT-YHL(1.0-1.4).（注：產品的詳細參數及性能見產品展示）

   修復方法
1、表面處理：對需處理的工件進行補焊、脫脂處理、噴砂除銹。

①補焊：對過量沖蝕，不足以支撐膠粘劑強度的部位需要進行補焊。

②脫脂、除潮處理：去除工件表面的油脂，以棉紗擦拭工件表面，棉紗無油漬、水漬。用氧氣乙炔將火焰調整到10CM長，以5cm/min的速度，使火焰反復均勻烘烤工件表面，去除工件表面的油脂和潮氣。

③噴砂除銹：去除工件表面的氧化層，目視檢查，噴砂面可見均勻的金屬本色。噴砂處理完的工件不允許用帶油脂手套直接接觸噴砂面，噴砂處理后工件要注意防潮。

2、制作：模具、工具準備，將工件預熱，膠粘劑預熱，嚴格按照膠粘劑配比進行混合攪拌，攪拌完成后的膠粘劑盛在料盤中對預熱完成的工件進行施膠，混合后的膠粘劑在料盤中停留時間不能超過3分鐘，以保證膠粘劑對工件的充分粘合。施工完成后，對檢查出的缺陷進行及時修補。

3、加溫固化：施工完成的工件停留30分鐘進行加溫固化。

4、研磨：加溫固化后的工件嚴格按照工件的尺寸進行研磨處理，密封相配面應試配合格。

5、噴漆：經檢驗合格后，對工件進行噴漆，要求噴漆表面均勻，不允許有流掛現象。

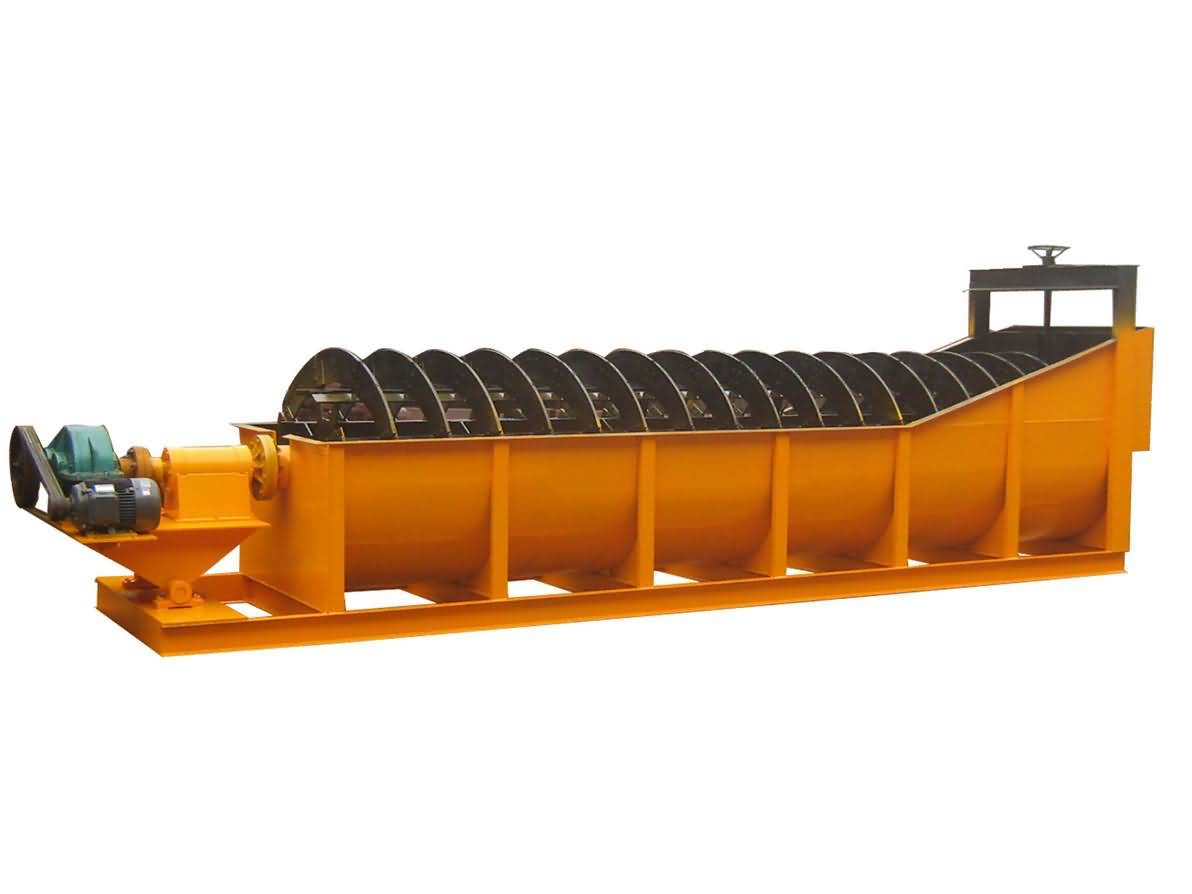

FL系列螺旋分級機
