屋面防水

       我國(guó)的建筑屋面防水材料已從單一的瀝青品種發(fā)展到改性瀝青油氈、高分子防水卷材和防水涂料。目前，SBS和APP改性油氈仍是應(yīng)用廣泛的防水材料，在很大程度上解決了以往“三氈四油”的諸多問(wèn)題，但品種單一，采用單層做法接縫處容易滲漏。高分子防水卷材以EPDM和PVC為主，在國(guó)外已十分成熟。但國(guó)內(nèi)EPDM配套的膠粘劑質(zhì)量差，配套件多，施工質(zhì)量難以保證。PVC板材在熱熔焊接接縫時(shí)有氯氣產(chǎn)生，不但污染環(huán)境，更直接損害了操作工人的身體健康。
       高檔防水涂料以聚氨酯和水性丙烯酸為主。水性丙烯酸涂料耐候性好、易清潔，缺點(diǎn)是低溫或高濕的條件下不能施工，透氣性高不能封閉水氣。聚氨酯彈性防水涂料色彩艷麗，防水性能好，但施工時(shí)受濕度的影響易發(fā)泡，立面易流淌，而且耐老化性能欠佳，易褪色，易粉化。
       上述防水材料經(jīng)日光老化后容易出現(xiàn)開(kāi)裂；即使防水材料自身不開(kāi)裂，也會(huì)因砼的開(kāi)裂（由振動(dòng)、應(yīng)力、風(fēng)化等因素引起）而斷裂。SPUA材料則不同，因?yàn)槠渥陨淼娜犴g性好、耐老化性好、強(qiáng)度高，即使在混凝土開(kāi)裂的情況下，不但自身不會(huì)斷裂，而且還能將混凝土緊緊“抓住”，起到防水和保護(hù)作用，特別適用于高檔建筑的屋面防水處理。曾有人做過(guò)一個(gè)有趣的實(shí)驗(yàn)分別在鋼、砼、瀝青表面噴涂脂肪族SPUA材料，將-196℃的液氮距涂層30.5厘米處，噴射到樣品表面達(dá)30秒，未見(jiàn)涂層任何破壞；當(dāng)噴射距離減小至10.2厘米時(shí)，鋼和砼表面的涂層出現(xiàn)輕微裂紋，而瀝青表面的涂層卻完好無(wú)損。另將涂有SPUA材料的砼樣品從1.8米高處自由落下，砼自身被震裂，但SPUA材料毫無(wú)損壞，并將砼的碎塊牢牢地聚集在一起。

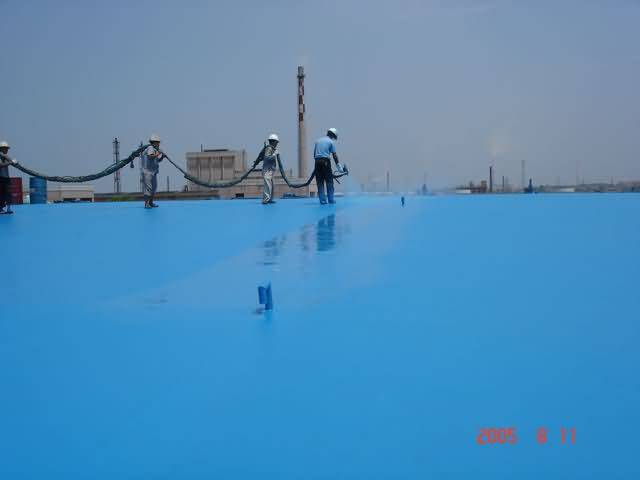

       SPUA材料從材料性能上看，SPUA的拉伸強(qiáng)度、使用壽命明顯優(yōu)于聚氨酯防水涂料，拉伸強(qiáng)度等指標(biāo)接近Ⅰ類(lèi)合成高分子卷材，使用壽命延長(zhǎng)了5～10年。從施工角度看，SPUA的優(yōu)勢(shì)更加明顯。由于采用專(zhuān)用設(shè)備整體噴涂工藝，SPUA防水結(jié)構(gòu)整體性好，無(wú)接縫，避免了卷材接縫可能造成的滲漏，施工效率也明顯提高。此外，該技術(shù)在生產(chǎn)、施工和使用過(guò)程中不使用溶劑，無(wú)有毒有害物質(zhì)釋放，有利于環(huán)境保護(hù)。因此，與現(xiàn)有高檔防水材料相比，SPUA技術(shù)性能更可靠、更高效、更環(huán)保。
       要想徹底根除屋面漏水的隱患，最終必然要走到SPUA技術(shù)上來(lái)，這已在國(guó)外得到很好的驗(yàn)證。以往的卷材存在大量接縫，在戶(hù)外老化作用下會(huì)加速滲漏，一旦滲漏很難找到漏點(diǎn)，從而造成“年年修年年漏，越修越漏”的怪現(xiàn)象。SPUA技術(shù)則完全不同，它與底材100%粘接，表面整體性好，無(wú)接逢，防滲漏效果極佳。
