礦用浮選機(jī)廣泛用于選別銅、鋅、鉛、缐、金等有色金屬，也可以用于黑色金屬和非金屬的粗選和精選。

其工作原理為：首先，將物料和藥劑充分混合后放入浮選機(jī)地一室地槽底下，經(jīng)過(guò)葉輪旋轉(zhuǎn)后，在輪腔中形成負(fù)壓，使得槽底下和槽中地礦漿分別由葉輪地下吸口和上吸口進(jìn)入混合區(qū)，也使得空氣沿導(dǎo)氣套筒進(jìn)入混合區(qū)，礦漿、空氣和藥劑在這里混合。

其次，在葉輪離心力地作用下，混合后地礦漿進(jìn)入礦化區(qū)，空氣形成氣泡并被粉碎，與煤粒充分接觸，形成礦化氣泡，在定子和紊流板地作用下，均勻地分布于槽體截面，并且向上移動(dòng)進(jìn)入分離區(qū)。浮到礦漿面再形成礦化泡沫。調(diào)節(jié)閘板高度，控制液面，使有用泡沫被刮板刮出。選劑、藥劑對(duì)浮選槽槽體具有腐蝕性，且礦粉及介質(zhì)對(duì)槽體的磨損也較嚴(yán)重，導(dǎo)致浮選槽在使用過(guò)程中經(jīng)常出現(xiàn)槽體磨損，甚至穿孔等現(xiàn)象。

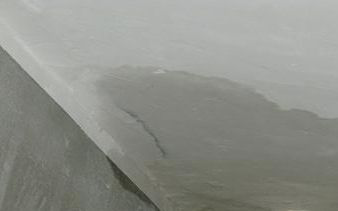

腐蝕的浮選槽

NPT-C-16、NPT-C-18浮選槽專(zhuān)用耐磨防腐涂層

主要性能指標(biāo)：

磨耗值：㎜3/h 0.02~0.035

耐酸性：可在≤27%硫酸或HCl，≤10%硝酸溶液中使用耐堿性，可在≤30%NAOH溶液中使用耐鹽性，可在≤30%氯化鈉溶液中使用。

耐熱性：≤110℃

施工方案：

一、浮選槽施工前準(zhǔn)備事項(xiàng)：

1、清除槽體內(nèi)尾礦漿。

2、保持槽體干凈干澡無(wú)水。

3、準(zhǔn)備工業(yè)用酒精或乙酸乙酯。

4、電源線插座，角磨機(jī)，磨片、電動(dòng)攪拌器、油灰刀。

5、配套一臺(tái)臺(tái)式吹風(fēng)機(jī)清除表面灰塵。

二、表面處理：

對(duì)需處理部位進(jìn)行粗化處理，角磨機(jī)打磨或噴砂等；對(duì)粗化處理過(guò)的表面用工業(yè)酒精或乙酸乙酯等進(jìn)行清洗并晾置干燥；處理過(guò)的表面應(yīng)是粗糙、干燥、無(wú)污、新鮮金屬基材表面。

三、施膠：

1.將NPT-C-16浮選槽專(zhuān)用耐磨防腐涂層A、B組份按38：1（重量）比例混合均勻，對(duì)浮選槽槽壁進(jìn)行施膠。

2.NPT-C-14浮選槽專(zhuān)用耐磨防腐涂層合適的涂層厚度是3～5mm應(yīng)將混合好的材料逐層涂敷于浮選槽槽底,涂層涂到尺寸后表層要修平整。

四、固化：25℃固化24小時(shí)可投入使用，若溫度低應(yīng)采用加熱或延長(zhǎng)固化時(shí)間來(lái)促進(jìn)固化；一般冬天施工可用碘鎢燈距涂層40cm的距離進(jìn)行照射加溫。

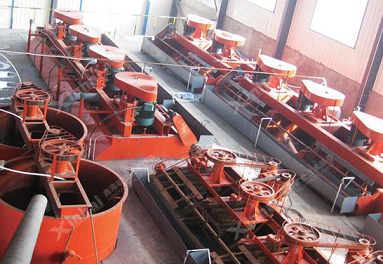

浮選槽修復(fù)之后
