柱塞泵修復(fù)解決方案

柱塞泵是液壓系統(tǒng)的一個(gè)重要裝置。它依靠柱塞在缸體中往復(fù)運(yùn)動(dòng)，使密封工作容腔的容積發(fā)生變化來(lái)實(shí)現(xiàn)吸油、壓油。柱塞泵具有額定壓力高、結(jié)構(gòu)緊湊、效率高和流量調(diào)節(jié)方便等優(yōu)點(diǎn)，被廣泛應(yīng)用于高壓、大流量和流量需要調(diào)節(jié)的場(chǎng)合，諸如液壓機(jī)、工程機(jī)械和船舶中。

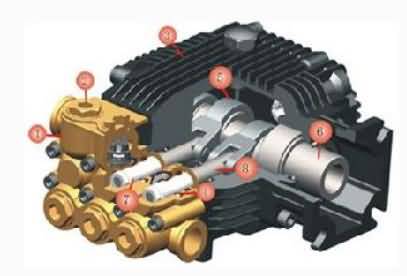

工作原理

柱塞泵是往復(fù)泵的一種，屬于體積泵，其柱塞靠泵軸的偏心轉(zhuǎn)動(dòng)驅(qū)動(dòng)，往復(fù)運(yùn)動(dòng)，其吸入和排出閥都是單向閥。當(dāng)柱塞外拉時(shí)，工作室內(nèi)壓力降低，出口閥關(guān)閉，低于進(jìn)口壓力時(shí)，進(jìn)口閥打開(kāi)，液體進(jìn)入;柱塞內(nèi)推時(shí)，工作室壓力升高，進(jìn)口閥關(guān)閉，高于出口壓力時(shí)，出口閥打開(kāi)，液體排出。當(dāng)傳動(dòng)軸帶動(dòng)缸體旋轉(zhuǎn)時(shí)，斜盤(pán)將柱塞從缸體中拉出或推回，完成吸排油過(guò)程。柱塞與缸孔組成的工作容腔中的油液通過(guò)配油盤(pán)分別與泵的吸、排油腔相通。變量機(jī)構(gòu)用來(lái)改變斜盤(pán)的傾角，通過(guò)調(diào)節(jié)斜盤(pán)的傾角可改變泵的排量。

結(jié)構(gòu)形式

柱塞泵分為軸向柱塞泵和徑向柱塞泵兩種代表性的結(jié)構(gòu)形式;由于徑向柱塞泵屬于一種新型的技術(shù)含量比較高的高效泵，隨著不斷加快，徑向柱塞泵必然會(huì)成為柱塞泵應(yīng)用領(lǐng)域的重要組成部分。

柱塞泵修復(fù)工藝：

（一）、施工條件：

1.施工時(shí)基材表面溫度必須大于露點(diǎn)溫度3℃，相對(duì)濕度必須低于60%；

2.建議施工15℃~32℃環(huán)境溫度下進(jìn)行。

（二）、制定施工方案：

  1.根據(jù)新設(shè)備或圖紙，確定修復(fù)后設(shè)備應(yīng)達(dá)到的外廊尺寸；

2.制作相應(yīng)尺寸模具。

（三）、表面處理：

1. 對(duì)設(shè)備沖蝕缺損部位進(jìn)行補(bǔ)焊，選用與設(shè)備基材同材質(zhì)或接近的鋼板/鋼筋進(jìn)行骨架焊接；

2. 脫脂、除潮處理：去除工件表面的油脂，使用新棉紗擦拭工件表面。用氧氣乙炔將火焰調(diào)整到10CM長(zhǎng)，以5cm/min的速度，使火焰反復(fù)均勻烘烤工件表面，去除工件表面的油脂和潮氣；

3. 噴砂除銹：去除工件表面的氧化層，目視檢查，噴砂面可見(jiàn)均勻的金屬本色。噴砂處理完的工件不允許用帶油脂手套直接接觸噴砂面，噴砂處理后工件要注意防潮。對(duì)不需要處理的部分，做好遮蓋保護(hù)。

（四）、耐磨防腐材料選用：

  1.NPT-12耐磨修復(fù)材料

  2.NPT-16耐磨修復(fù)材料

  3.NPT-100耐磨修復(fù)材料

該材料能在流體環(huán)境中抗強(qiáng)腐蝕強(qiáng)氣蝕并有極好的抗沖擊性。可長(zhǎng)期抵御流體中夾帶固體（如砂石）的沖擊。適用（-20℃~250℃）設(shè)備過(guò)流沖蝕、設(shè)備的大面積修復(fù)、設(shè)備預(yù)涂耐磨層。

（五）   、耐磨材料施工：

1、NPT耐磨材料使用注意事項(xiàng)：

①.嚴(yán)格按照NPT耐磨材料的比例混合，攪拌均勻。攪拌不均勻會(huì)出現(xiàn)局部不耐磨情況。具體調(diào)和比例及固化時(shí)間參照產(chǎn)品數(shù)據(jù)表。

②．充分混合材料后需在3分鐘內(nèi)用完，否則材料會(huì)固化變硬，固化后的材料不能使用，如果使用固化后的材料會(huì)出現(xiàn)局部掉層現(xiàn)象。

2、 NPT耐磨材料使用順序：

①.先預(yù)熱已噴砂的設(shè)備，再將NPT-16耐磨修復(fù)材料按比例混合攪拌均勻，用批刀或塑料刮板將混合后的修復(fù)材料涂與設(shè)備大部分磨損較輕的部位，朝一個(gè)方向涂抹，一邊涂抹一邊壓實(shí)；

② .NPT-12耐磨修復(fù)材料按比例混合，攪拌均勻后用批刀或塑料刮板將材料涂抹在磨損較嚴(yán)重的部位，朝一個(gè)方向涂抹，一邊涂抹一邊壓實(shí)；

③.在材料初固前，使用刮板將涂層的材料表面修理平整；

④.初固后，將NPT- 100耐磨修復(fù)材料按比例充分混合攪拌，用塑料刮板將攪拌后的材料均勻涂抹在已涂抹耐磨材料的表面，進(jìn)行封層處理，初固前將表面修補(bǔ)平整；

⑤.氣溫較低時(shí)，可以將NPT-A組分設(shè)備專(zhuān)用修復(fù)材料加熱至30~40℃，使材料容易攪拌；

⑥.加溫固化：施工完成的工件停留30分鐘進(jìn)行加溫固化，按固化溫度表進(jìn)行加溫。

（六）、研磨驗(yàn)收：

1.研磨：加溫固化后的工件嚴(yán)格按照工件的尺寸進(jìn)行研磨處理，打磨至標(biāo)準(zhǔn)尺寸為為準(zhǔn)；

2.驗(yàn)收：配套設(shè)備進(jìn)行組裝，確保正常運(yùn)轉(zhuǎn)，密封相配面應(yīng)試配合格；

3.噴漆：經(jīng)檢驗(yàn)合格后，對(duì)工件進(jìn)行噴漆，要求噴漆表面均勻，不允許有流掛現(xiàn)象。
